Соответствует стандарту? Руководство по испытанию теплоизоляционных материалов

В сфере строительства энергоэффективность имеет первостепенное значение. Теплоизоляционные материалы играют ключевую роль в поддержании комфортной среды в помещениях при минимизации потребления энергии . В основе оценки этих материалов лежит теплопроводность, часто характеризуемая термическим сопротивлением или теплопередачей. Встречайте Heat Flow Meter (HFM) 510A — передовое устройство, разработанное Zeal Instruments для точного измерения термического сопротивления и теплопроводности, открывающее новую эру эффективности и устойчивости в строительной практике.

Понимание основных принципов испытаний теплоизоляционных материалов

1.1 Значение теплопроводности:

Теплопроводность является отличительной чертой теплоизоляционных свойств материала. Она отличает материалы с превосходными изоляционными свойствами от тех, которые не обладают ими. Чем ниже теплопроводность, тем лучше способность материала противостоять теплопередаче, тем самым повышая энергоэффективность.

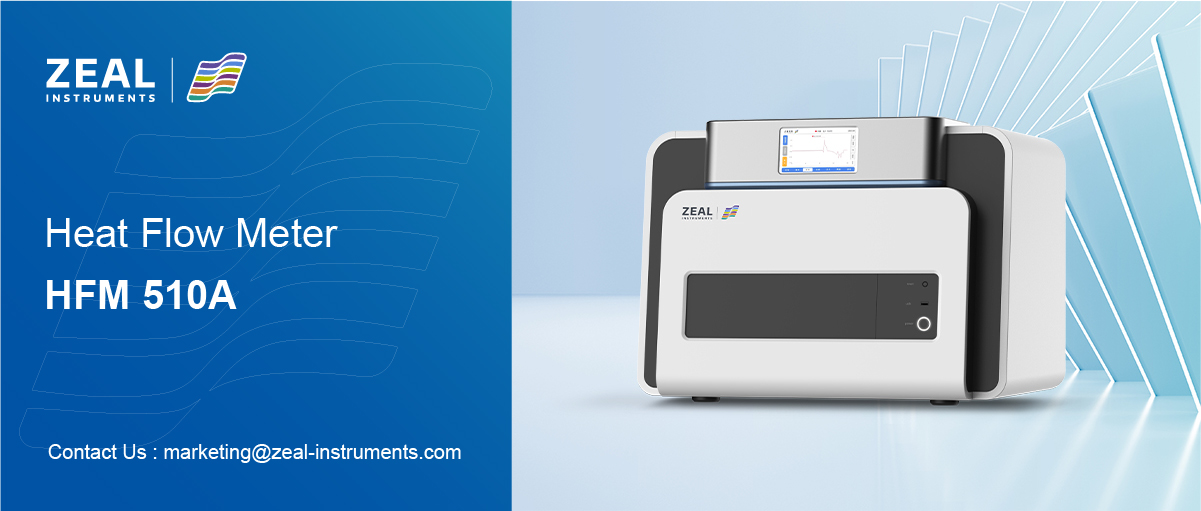

1.2 Представляем расходомер тепла (HFM) 510A:

Созданный с точностью и инновациями, HFM 510A воплощает вершину технологии испытаний теплоизоляционных материалов. Разработанный в соответствии со стандартами ASTM C518, ISO 8301, JIS A1412, DIN EN 12664 и DIN EN 12667, этот прибор обеспечивает непревзойденную точность и надежность при измерении теплового сопротивления и теплопроводности.

Принцип работы измерителя расхода тепла (HFM) 510A

HFM 510A разработан с использованием метода измерения теплового потока. Принцип его работы заключается в размещении образца между двумя плоскими пластинами, поддерживая постоянную разницу температур между ними. Затем калиброванный датчик теплового потока используется для измерения теплового потока, проходящего через образец. После достижения теплового равновесия собираются окончательные данные. Измерение сосредоточено исключительно на центральной области образца.

HFM 510A демонстрирует минимальные потери тепла с обеих сторон во время испытаний при средних и низких температурах, что делает его пригодным для испытаний изоляционных материалов. Он обеспечивает более короткое время испытаний и подходит для более широкого диапазона размеров образцов.

Испытуемый образец помещается между двумя нагретыми пластинами, каждая из которых тщательно контролируется для достижения заданной пользователем средней температуры образца и температурного градиента.

Изучение новейших возможностей испытаний теплоизоляционных материалов HFM 510 A

2.1 Автоматизированная точность: повышение эффективности

В основе HFM 510A лежит его высокоавтоматизированная система, разработанная для бесперебойной работы и точных результатов. Автоматический подъем и опускание нагревательной пластины в сочетании с автоматическим испытанием силы нагрузки и измерением толщины оптимизируют процесс испытания, сводя к минимуму ручное вмешательство и снижая вероятность человеческой ошибки. Благодаря автоматическому контролю температуры и работе дверцы печи HFM 510A обеспечивает единообразные условия испытания, повышая надежность результатов для различных изоляционных материалов.

2.2 Повышенная точность: двойные датчики теплового потока

Точность является отличительной чертой HFM 510A, что стало возможным благодаря его двойным датчикам теплового потока. Эта передовая функция обеспечивает быстрое и эффективное тестирование образцов, обеспечивая повышенную точность даже при работе с материалами с низкой теплопроводностью. Независимый контроль температуры для верхней и нижней пластин еще больше улучшает процесс тестирования, обеспечивая оптимальные условия для точных измерений теплопроводности.

2.3 Экологическая стабильность: охлаждение и продувка

В стремлении к точному тестированию теплопроводности стабильность окружающей среды имеет первостепенное значение. HFM 510A решает эту задачу с помощью внешнего охлаждения масляной бани и продувки азотом для сушки образца. Это обеспечивает низкую чувствительность к окружающей среде, позволяя проводить надежные измерения в широком диапазоне температур, сохраняя при этом высокую стабильность в течение всего процесса тестирования.

2.4 Адаптивная функциональность: измерение поверхности и подготовка образцов

Одной из выдающихся особенностей HFM 510A является его адаптивная функциональность, способная легко приспосабливаться к неровным поверхностям образцов. Кроме того, Zeal Instruments предоставляет формы для подготовки образцов частиц, минимизируя требования к подготовке образцов и обеспечивая единообразие условий тестирования. Этот адаптивный подход подчеркивает универсальность HFM 510A и его пригодность для широкого спектра изоляционных материалов.

2 .5 Гибкое экспериментирование: интеграция программного обеспечения

HFM 510A — это не только аппаратное обеспечение; его программная интеграция поднимает экспериментальную гибкость на новый уровень. Благодаря дополнительным режимам расширения теплопроводности и поддержке автономной работы исследователи могут свободно настраивать эксперименты в соответствии со своими конкретными требованиями. Мониторинг и отображение данных в реальном времени в сочетании с автоматической генерацией отчетов об испытаниях еще больше повышают эффективность и удобство процесса испытаний.

2.6 Дизайн, ориентированный на пользователя: интерфейс и расширяемость

Компания Zeal Instruments уделила первостепенное внимание пользовательскому опыту с HFM 510A, что очевидно в его интуитивно понятном человеко-машинном интерфейсе и сенсорном дисплее высокой четкости. Промышленный дизайн излучает элегантность, делая взаимодействие с ним приятным во время процедур тестирования. Кроме того, HFM 510A может похвастаться высокой периферийной расширяемостью, имея встроенный промышленный компьютер, который устраняет необходимость во внешних соединениях. Это обеспечивает бесшовную интеграцию с периферийными устройствами, такими как мышь, клавиатура и принтер, что еще больше улучшает пользовательский опыт.

2.7 Соответствие строгим стандартам

Соблюдение отраслевых стандартов не подлежит обсуждению при испытании теплоизоляционных материалов, и HFM 510A превосходит ожидания в этом отношении. Созданный для соответствия таким стандартам, как GB/T 10295, ASTM C518, ISO 8301 и DIN EN 12667, он гарантирует, что результаты испытаний не только точны, но и общепризнанны и приняты в отрасли.

Интерпретация результатов теста и их значение

3.1 Расшифровка коэффициента теплопередачи:

Теплопроводность, обычно называемая значением U , служит ключевым показателем для оценки изоляционных свойств материалов. Теплопроводность является важнейшим теплофизическим свойством, которое не только показывает теплопроводность материала, но и служит основным параметром для оценки его изоляционной эффективности. Чем ниже значение U, тем лучше изоляционные характеристики материала.

3.2 Многопрофильное применение :

Обычно материалы с теплопроводностью ниже или равной 0,23 Вт/(м·К) называются изоляционными материалами. К ним относятся стекловолокно, асбест, каменная вата и силикат, а также более новые изоляционные материалы, такие как аэрогелевый войлок и вакуумные панели.

В настоящее время изоляционные материалы широко используются в различных областях, таких как строительство, транспорт и пожаротушение, для снижения потерь или поглощения тепла и повышения эффективности использования энергии.

Точное измерение теплопроводности изоляционных материалов может помочь оптимизировать процессы их производства и пропорции сырья, тем самым способствуя развитию отрасли.

Испытания теплоизоляционных материалов: применение в различных отраслях промышленности

4.1 Строительные материалы:

HFM 510A широко применяется при тестировании изоляционных материалов, обычно используемых в строительстве, таких как вспененный полистирол (EPS), экструдированный полистирол (XPS), жесткий пенополиуретан, минеральная вата и пеностекло. Благодаря точному измерению теплопроводности он помогает оптимизировать тепловые характеристики зданий, что приводит к повышению энергоэффективности и комфорта.

4.2 Специализированные материалы:

Помимо традиционных изоляционных материалов, HFM 510A также подходит для тестирования специализированных материалов, таких как аэрогели, материалы с фазовым переходом и полимеры. Его адаптивные измерительные возможности и настраиваемые параметры тестирования делают его универсальным инструментом для исследований и разработок в различных отраслях промышленности.

Заключение: новаторский прогресс посредством точного тестирования

В заключение, Heat Flow Meter (HFM) 510A является маяком  инноваций в области испытаний теплоизоляционных материалов . Благодаря своим передовым возможностям и удобному дизайну это устройство не только обеспечивает эффективность и надежность процессов испытаний, но и ускоряет прогресс в направлении более устойчивого будущего. Поскольку отрасли продолжают уделять первостепенное внимание энергоэффективности и экологической ответственности, HFM 510A становится жизненно важным инструментом для стимулирования преобразующих изменений и формирования ландшафта строительных практик во всем мире.
