Устройство для измерения теплопроводности: руководство

Если вам нужно измерить теплопроводность материала, то вам нужен прибор для измерения теплопроводности. Эти приборы используются для измерения способности материала проводить тепло. Теплопроводность является важным свойством во многих областях, включая инженерию, физику и материаловедение.

Устройство для измерения теплопроводности работает, прикладывая разницу температур к образцу материала и измеряя полученный тепловой поток. Затем устройство может рассчитать теплопроводность материала. Существует несколько типов устройств для измерения теплопроводности, от простых портативных устройств до сложных лабораторных приборов. В зависимости от ваших потребностей вы можете выбрать портативное и простое в использовании устройство или более продвинутую модель, обеспечивающую высокоточные измерения.

В целом, устройство для измерения теплопроводности является необходимым инструментом для любого, кому необходимо измерять теплопроводность материалов. Независимо от того, являетесь ли вы инженером, физиком или материаловедом, эти устройства могут помочь вам лучше понять свойства материалов, с которыми вы работаете. При таком большом количестве различных типов устройств важно выбрать то, которое наилучшим образом соответствует вашим потребностям и бюджету.

Принципы теплопроводности

При измерении теплопроводности важно понимать основные принципы, лежащие в основе этого процесса. Теплопроводность относится к способности материала проводить тепло. Она определяется скоростью, с которой тепло передается через материал, и измеряется в единицах ватт на метр на кельвин (Вт/мК).

Закон Фурье

Закон Фурье гласит, что скорость передачи тепла через материал прямо пропорциональна градиенту температуры по материалу и площади поперечного сечения материала. Это означает, что чем больше разница температур между двумя точками в материале, тем больше скорость передачи тепла. Теплопроводность материала можно рассчитать с помощью закона Фурье, и это часто делается с помощью стационарных или переходных методов.

Методы стационарного состояния

Методы стационарного состояния включают приложение постоянного источника тепла к материалу и измерение разницы температур по всему материалу. Затем теплопроводность рассчитывается с использованием закона Фурье. Одним из распространенных методов стационарного состояния является метод защищенной горячей пластины, который заключается в размещении образца материала между двумя пластинами, одна из которых нагревается, а другая охлаждается. Затем измеряется разница температур по всему материалу и рассчитывается теплопроводность.

Переходные методы

Переходные методы включают измерение изменения температуры в материале с течением времени после приложения источника тепла. Одним из распространенных переходных методов является метод 3ω, который включает приложение переменного тока к тонкой металлической пленке на поверхности материала и измерение изменения температуры на частоте, в три раза превышающей частоту тока. Затем теплопроводность рассчитывается с использованием закона Фурье.

Подводя итог, можно сказать, что приборы для измерения теплопроводности работают, измеряя скорость передачи тепла через материал. Это делается с использованием стационарных или переходных методов, которые оба основаны на законе Фурье для расчета теплопроводности материала.

Типы приборов для измерения теплопроводности

На рынке представлено несколько типов приборов для измерения теплопроводности. Каждое устройство имеет свои преимущества и ограничения. В этом разделе мы обсудим некоторые из наиболее часто используемых приборов для измерения теплопроводности.

Охраняемая горячая плита

Защищенная горячая пластина — это стационарный метод измерения теплопроводности материала. Это устройство состоит из горячей пластины, держателя образца и системы контроля температуры. Образец помещается между двумя пластинами, одна из которых нагревается, а другая охлаждается. Измеряется тепловой поток через образец и рассчитывается теплопроводность. Защищенная горячая пластина — это надежный и точный метод измерения теплопроводности, особенно для материалов с низкой теплопроводностью. Однако это трудоемкий процесс, требующий большого размера образца.

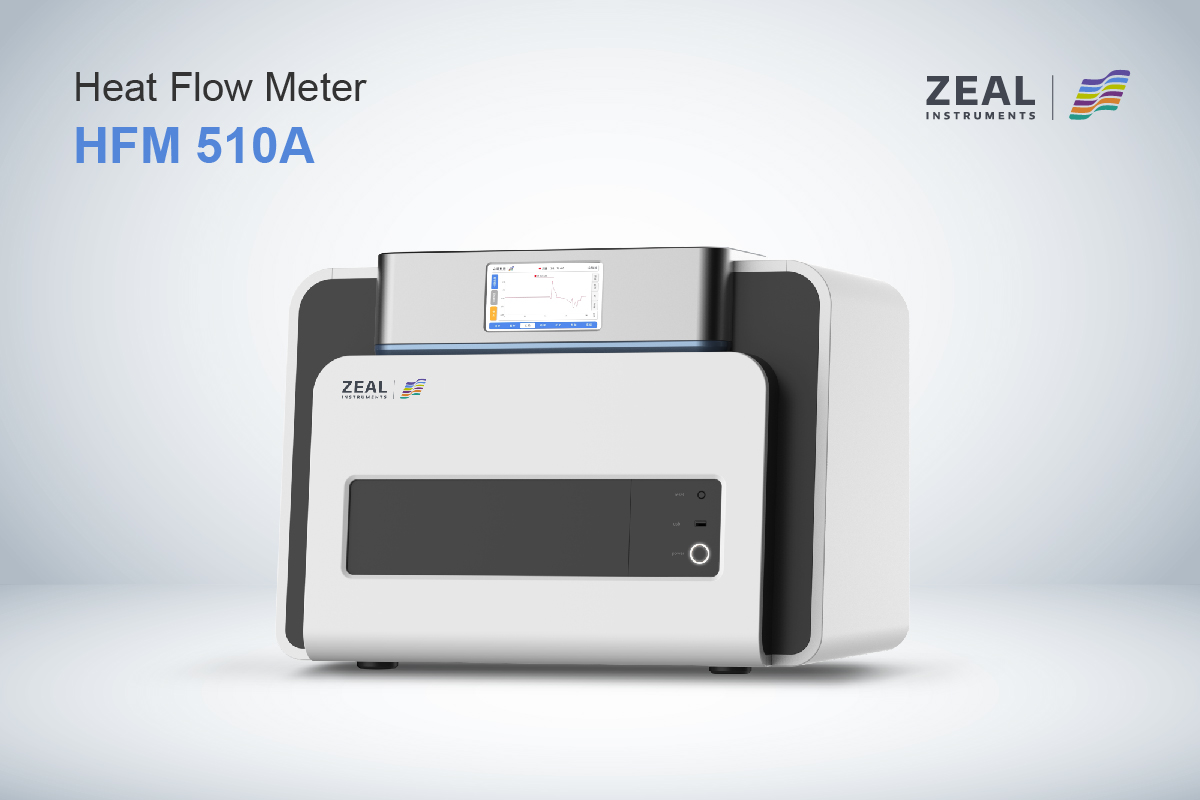

Измеритель теплового потока

Измеритель теплового потока — это переходный метод измерения теплопроводности материала. Это устройство состоит из тонкого плоского образца и двух датчиков температуры. Источник тепла прикладывается к одной стороне образца, а изменение температуры измеряется с другой стороны. Теплопроводность рассчитывается на основе теплового потока и градиента температуры. Измеритель теплового потока — это быстрый и простой метод измерения теплопроводности, особенно для тонких материалов. Однако он менее точен, чем метод защищенной горячей пластины, и не подходит для материалов с высокой теплопроводностью.

Анализ лазерной вспышки

Анализ лазерной вспышки — это кратковременный метод измерения температуропроводности и теплопроводности материала. Это устройство состоит из тонкого плоского образца и мощного лазера. Импульс лазерного света подается на одну сторону образца, а изменение температуры измеряется на другой стороне. Температуропроводность и теплопроводность рассчитываются на основе изменения температуры, зависящего от времени. Анализ лазерной вспышки — это быстрый и точный метод измерения температуропроводности и теплопроводности, особенно для тонких материалов. Однако это дорогостоящий метод, требующий квалифицированного оператора.

Подводя итог, можно сказать, что защищенная горячая пластина, измеритель теплового потока и анализ лазерной вспышки являются одними из наиболее часто используемых устройств измерения теплопроводности. Каждое устройство имеет свои преимущества и ограничения, а выбор устройства зависит от свойств материала и экспериментальных требований.

Факторы, влияющие на точность измерений

Когда дело доходит до измерения теплопроводности, есть несколько факторов, которые могут повлиять на точность ваших результатов. В этом разделе мы обсудим некоторые из наиболее важных факторов, которые вам необходимо учитывать при использовании устройства для измерения теплопроводности.

Свойства материала

Одним из важнейших факторов, которые могут повлиять на точность измерений теплопроводности, являются свойства материала образца, который вы тестируете. Разные материалы имеют разные значения теплопроводности, и если вы не примете эти различия во внимание, ваши измерения могут быть неточными. Кроме того, некоторые материалы может быть сложнее измерить точно, чем другие, особенно если у них низкие значения теплопроводности.

Калибровка устройства

Другим важным фактором, который может повлиять на точность измерений теплопроводности, является калибровка измерительного прибора. Если ваш прибор не откалиброван должным образом, ваши измерения могут быть значительно неверными. Важно регулярно калибровать прибор, чтобы убедиться, что он выдает точные результаты. Вам также следует использовать калибровочный стандарт с известным значением теплопроводности для проверки точности вашего прибора.

Условия окружающей среды

Условия окружающей среды, в которых вы проводите измерения теплопроводности, также могут влиять на их точность. Например, если температура или влажность в зоне тестирования не постоянны, ваши измерения могут быть затронуты. Важно контролировать условия окружающей среды настолько, насколько это возможно, чтобы гарантировать точность и воспроизводимость ваших измерений.

Подводя итог, при использовании устройства для измерения теплопроводности важно учитывать свойства материала образца, регулярно калибровать устройство и контролировать условия окружающей среды, в которых вы проводите измерения. Принимая во внимание эти факторы, вы можете гарантировать точность и надежность своих результатов.

Приложения и варианты использования в отрасли

Устройства для измерения теплопроводности имеют широкий спектр применения и вариантов использования в промышленности. В этом разделе мы рассмотрим некоторые из наиболее распространенных применений этих устройств.

Строительные Материалы

Приборы для измерения теплопроводности обычно используются в строительной отрасли для измерения теплопроводности строительных материалов. Это важно, поскольку помогает инженерам и архитекторам проектировать энергоэффективные и комфортные для проживания здания.

Например, измеряя теплопроводность изоляционных материалов, инженеры могут определить эффективность изоляции в снижении потерь и притока тепла. Затем эта информация может быть использована для оптимизации конструкции оболочки здания, что приведет к снижению счетов за электроэнергию для жильцов.

Электроника

Устройства для измерения теплопроводности также используются в электронной промышленности для измерения теплопроводности материалов, используемых в электронных устройствах. Это важно, поскольку электронные устройства генерируют тепло, и его необходимо рассеивать, чтобы предотвратить повреждение устройства.

Измеряя теплопроводность таких материалов, как термоинтерфейсные материалы (TIM), термопасты и радиаторы, инженеры могут оптимизировать конструкцию электронных устройств, чтобы гарантировать их работу в безопасных температурных диапазонах.

Аэрокосмическая и автомобильная промышленность

Приборы для измерения теплопроводности также используются в аэрокосмической и автомобильной промышленности для измерения теплопроводности материалов, используемых в этих отраслях. Это важно, поскольку эти отрасли требуют материалов, которые могут выдерживать экстремальные температуры и термические напряжения.

Например, измеряя теплопроводность материалов, используемых в ракетных двигателях, инженеры могут гарантировать, что двигатели будут работать в безопасных температурных диапазонах. Аналогично, измеряя теплопроводность материалов, используемых в автомобильных двигателях, инженеры могут оптимизировать конструкцию двигателей, чтобы гарантировать их эффективную и надежную работу.

Устройства для измерения теплопроводности имеют широкий спектр применения и вариантов использования в промышленности. Измеряя теплопроводность материалов, инженеры и ученые могут оптимизировать конструкцию продуктов и систем, чтобы гарантировать их эффективную и надежную работу.

Достижения и будущие тенденции

Устройства для измерения теплопроводности прошли долгий путь за последние годы, и достижения в области технологий позволили проводить более точные и аккуратные измерения, чем когда-либо прежде. Одним из таких достижений является разработка микромасштабных устройств для измерения теплопроводности. Эти устройства используют малогабаритные нагреватели и датчики температуры для измерения теплопроводности на микроуровне.

Еще одной областью прогресса является использование наножидкостей для измерения теплопроводности. Наножидкости — это жидкости, содержащие коллоидные суспензии частиц нанометрового размера. Эти частицы могут повышать теплопроводность жидкости, что упрощает измерение теплопроводности в различных приложениях.

В будущем мы можем ожидать еще большего прогресса в области устройств измерения теплопроводности, включая разработку более точных и точных методов измерения. Одной из областей особого интереса является использование метаматериалов для улучшения теплопередачи. Метаматериалы — это искусственные структуры с новыми термическими свойствами, и они обладают потенциалом для преобразования теплопередачи в различных приложениях.

В целом, будущее приборов для измерения теплопроводности выглядит светлым, с новыми технологиями и методами, позволяющими проводить более точные и аккуратные измерения, чем когда-либо прежде. Поскольку спрос на более эффективное и действенное управление температурой продолжает расти, мы можем ожидать увидеть еще больше достижений в этой области в ближайшие годы.
