Техника измерения теплового потока: подробное руководство

Если вы ищете способ определения теплопроводности материала, то метод измерения теплового потока может быть именно тем, что вам нужно. Этот метод заключается в размещении образца известной толщины между нагретой и охлажденной пластиной и измерении скорости теплового потока через образец с помощью измерителя теплового потока. Таким образом, вы можете рассчитать теплопроводность рассматриваемого материала.

Одним из преимуществ метода измерения теплового потока является то, что его можно использовать для измерения теплопроводности материалов с низкой теплопроводностью, таких как изоляционные материалы. Это делает его полезным инструментом для отраслей, которые имеют дело с этими типами материалов, таких как строительство и упаковка. Кроме того, метод относительно прост в использовании и может обеспечить точные результаты с минимальными усилиями.

В целом, метод измерения теплового потока является ценным инструментом для тех, кому необходимо измерить теплопроводность материала. Независимо от того, являетесь ли вы исследователем, инженером или производителем, этот метод может помочь вам лучше понять свойства материалов, с которыми вы работаете, и принимать более обоснованные решения об их использовании.

Основы измерения теплового потока

Теплофизические свойства

Метод измерения теплового потока — это неразрушающий и неинвазивный метод измерения теплопроводности материалов. Теплопроводность — это теплофизическое свойство, описывающее способность материала проводить тепло. Она определяется как количество тепла, протекающего через единицу площади материала за единицу времени, когда по всему материалу существует разность температур. Единица измерения теплопроводности в системе СИ — Вт/мК.

Теплопроводность материала зависит от различных факторов, таких как его химический состав, плотность, пористость и температура. Материалы с высокой теплопроводностью являются хорошими проводниками тепла, а с низкой — плохими. Например, металлы, такие как медь и алюминий, обладают высокой теплопроводностью, в то время как изоляторы, такие как стекло и керамика, обладают низкой теплопроводностью.

Принципы теплового потока

Метод измерения теплового потока основан на принципе теплового потока. Тепловой поток определяется как количество тепла, которое протекает через единицу площади за единицу времени. В методе измерения теплового потока образец известной толщины помещается между горячей и холодной пластинами. Горячая пластина поддерживается при более высокой температуре, чем холодная пластина, создавая разницу температур по всему образцу. Тепло течет от горячей пластины к холодной пластине через образец, и скорость теплового потока измеряется с помощью измерителя теплового потока.

Измеритель теплового потока — это устройство, измеряющее тепловой поток через образец. Он состоит из тонкой, плоской, прямоугольной пластины, изготовленной из материала с высокой теплопроводностью, например, меди. Пластина разделена на две половины, и каждая половина соединена с термопарой. Термопары измеряют разницу температур на пластине, а измеритель теплового потока вычисляет тепловой поток, используя закон теплопроводности Фурье.

Подводя итог, можно сказать, что метод измерения теплового потока является надежным и точным методом измерения теплопроводности материалов. Он основан на принципах теплового потока и теплофизических свойств и широко используется в различных областях, таких как материаловедение, инженерия и физика.

Прибор для измерения теплового потока

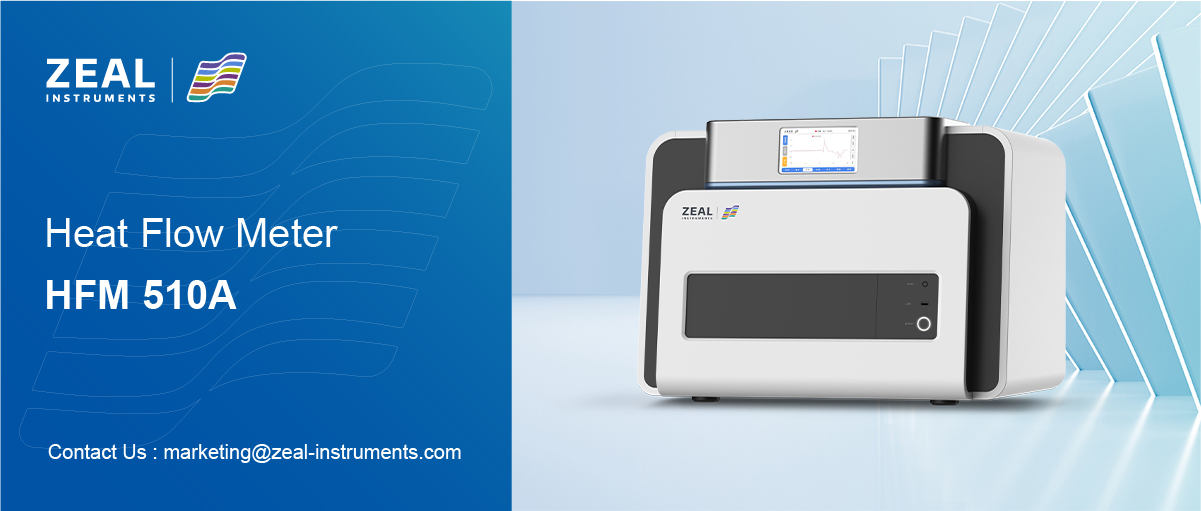

Аппарат Heat Flow Meter (HFM) используется для измерения теплопроводности материалов. Он состоит из измерительного прибора в форме пластины, которая располагается между нагреваемой и охлаждаемой пластиной. Образец материала известной толщины помещается между пластинами, и фиксируется разность температур. Скорость теплового потока через образец определяется с помощью теплового расходомера.

Конструкция датчика

Датчик HFM состоит из тонкой, плоской, прямоугольной пластины с небольшим отверстием, просверленным в центре. Отверстие заполнено термистором, который измеряет температуру пластины. Пластина изготовлена ​​из материала с высокой теплопроводностью, такого как медь или алюминий. Пластина покрыта тонким слоем изоляции для предотвращения потери тепла через стороны пластины.

Процедуры калибровки

Калибровка аппарата HFM имеет решающее значение для обеспечения точности измерений. Процедура калибровки включает измерение теплопроводности стандартного материала с известной теплопроводностью, например, металлической пластины. Теплопроводность стандартного материала измеряется с использованием эталонного метода, например, метода защищенной горячей пластины. Затем аппарат HFM используется для измерения теплопроводности стандартного материала. Измеренная теплопроводность сравнивается с известной теплопроводностью, и любые различия корректируются в последующих измерениях.

В заключение, аппарат HFM является простым, быстрым и точным методом измерения теплопроводности материалов. Конструкция датчика и процедуры калибровки имеют решающее значение для обеспечения точности измерений.

Методы измерения

Когда дело доходит до измерения теплопроводности, существуют два основных метода: стационарный и переходный. Оба метода используют измеритель теплового потока (HFM) для измерения скорости теплового потока через образец материала.

Метод стационарного состояния

В стационарном методе образец материала известной толщины помещается между двумя пластинами, одна из которых нагревается, а другая охлаждается. Разница температур между пластинами фиксируется, а скорость теплового потока через образец измеряется с помощью HFM. Этот метод относительно прост и быстр, что делает его идеальным для рутинных измерений. Однако на точность результатов могут влиять неопределенности в процессе измерения, особенно для материалов с низкой теплопроводностью.

Переходный метод

Переходный метод заключается в измерении повышения температуры образца материала после подачи теплового импульса на одну из его поверхностей. HFM используется для измерения теплового потока в течение переходного периода, а теплопроводность рассчитывается на основе зависящего от времени температурного отклика. Этот метод точнее стационарного метода, особенно для материалов с низкой теплопроводностью. Однако он более трудоемкий и требует более сложного оборудования.

В целом выбор метода измерения зависит от конкретного применения и свойств испытываемого материала. Для рутинных измерений материалов с умеренной и высокой теплопроводностью часто бывает достаточно метода стационарного состояния. Однако для материалов с низкой теплопроводностью или для более точных измерений может потребоваться метод переходного состояния.

Анализ и интерпретация данных

Расчет теплопроводности

После проведения теста Heat Flow Meter (HFM) следующим шагом является расчет теплопроводности испытываемого материала. Значение теплопроводности получается путем деления теплового потока на разницу температур на образце, умноженную на толщину образца. Этот расчет выполняется автоматически прибором HFM.

Важно отметить, что значение теплопроводности, полученное в результате испытания HFM, действительно только для конкретных условий, при которых проводилось испытание, таких как температура, влажность и давление. Поэтому необходимо указать эти условия при сообщении значения теплопроводности.

Анализ ошибок

Как и любой метод измерения, метод HFM имеет некоторые неопределенности, связанные с ним. Точность значения теплопроводности, полученного в результате теста HFM, зависит от нескольких факторов, таких как качество подготовки образца, калибровка прибора HFM и используемый метод анализа данных.

Чтобы минимизировать ошибки, важно следовать стандартным процедурам подготовки образцов, калибровки приборов и анализа данных. Стандарт ISO 8301 содержит рекомендации по измерению теплопроводности с использованием метода HFM, включая рекомендуемую продолжительность испытания, процедуры анализа данных и оценку неопределенностей.

Также важно отметить, что метод HFM является сравнительным методом, что означает, что точность значения теплопроводности зависит от точности эталонных материалов, используемых для калибровки. Поэтому рекомендуется использовать эталонные материалы с известными значениями теплопроводности и регулярно калибровать прибор для обеспечения точности измерений.

Подводя итог, можно сказать, что метод HFM является надежным и точным методом измерения теплопроводности материалов с низкой теплопроводностью. Следуя стандартным процедурам подготовки образцов, калибровки приборов и анализа данных, вы можете получить точные и надежные значения теплопроводности для ваших материалов.
