Результаты измерений с помощью прибора для измерения теплового потока

Теплопроводность (или тепловое сопротивление) является одним из основных тепловых свойств изоляционных материалов и основным показателем, позволяющим отличить качество изоляционных материалов. Метод измерения теплового потока признан на международном уровне в качестве стандартного метода для испытания теплопроводности изоляционных материалов. Тестер теплопроводности HFM 510A от Zeal Instruments  прост в эксплуатации, позволяет быстро и точно измерять теплопроводность изоляционных материалов, отвечая требованиям отрасли к высокопроизводительным системам измерения теплопроводности изоляционных материалов.

Принцип работы прибора для измерения теплового потока:

• Размещение образца и контроль температуры: При испытании теплопроводности измерителя теплового потока образец располагается между двумя нагревательными пластинами: холодной и горячей. Эти пластины автоматически регулируют свою температуру для достижения заданной пользователем средней температуры образца, которая является средней температурой обеих пластин. Эта контролируемая настройка обеспечивает постоянный перепад температур по всему образцу, что имеет решающее значение для точных измерений теплопроводности.
• Сбор данных и завершение теста:  Как только образец достигает теплового равновесия при указанных условиях, измеритель теплового потока начинает измерять тепловой поток через образец. Затем система автоматически собирает данные до тех пор, пока не будут выполнены критерии теста, что гарантирует тщательное и надежное измерение. Калибровка датчика теплового потока с использованием стандартных образцов повышает точность измерений, облегчая надежный сбор и анализ данных.
• Анализ и вычислительное моделирование:  Используя принципы, основанные на законе Фурье, сопутствующее программное обеспечение вычисляет теплопроводность и тепловое сопротивление из собранных данных о среднем тепловом потоке и сопротивлении. Эта возможность программного обеспечения распространяется на создание графических представлений взаимосвязи между теплопроводностью и пластинчатыми или средними температурами. Помимо теплопроводности, система поддерживает измерение и вычисление удельной теплоемкости, предлагая комплексный набор инструментов для оценки термического поведения материала и эффективности изоляции.

Применение прибора для измерения теплового потока:

Быстрая и точная оценка теплопроводности

Измеритель теплового потока отличается быстрым и точным измерением теплопроводности, что делает его незаменимым для оценки изоляционных материалов. Его возможности быстрого тестирования обеспечивают эффективное получение данных, облегчая быстрый анализ и обоснованные процессы принятия решений. Точность прибора гарантирует надежную оценку тепловых свойств, что имеет решающее значение для отраслей, предъявляющих высокие требования к разработке продукции и обеспечению качества.

Влияние изменения нагрузки на плотность материала

Отличительной особенностью прибора Heat Flow Meter Instrument является его способность регулировать приложенную нагрузку во время испытания. Эта возможность позволяет изучать, как изменения плотности сжимаемых материалов влияют на их теплопроводность. Моделируя различные условия давления, пользователи могут получить представление о характеристиках материала при различных рабочих напряжениях. Эта возможность особенно ценна в приложениях, где материалы подвергаются сжатию и должны поддерживать оптимальную эффективность изоляции.

Разнообразные применения в разных отраслях промышленности

Помимо своей основной функции измерения теплопроводности, прибор Heat Flow Meter Instrument предлагает универсальность в оценке удельной теплоемкости и теплового сопротивления. Такая широкая применимость делает его пригодным для широкого спектра промышленных применений — от улучшения изоляции зданий и оптимизации систем HVAC до поддержки достижений в области аэрокосмических и автомобильных технологий. Предоставляя важные данные, этот прибор вносит вклад в разработку и совершенствование решений по управлению температурой в различных секторах, гарантируя, что материалы соответствуют строгим стандартам производительности.

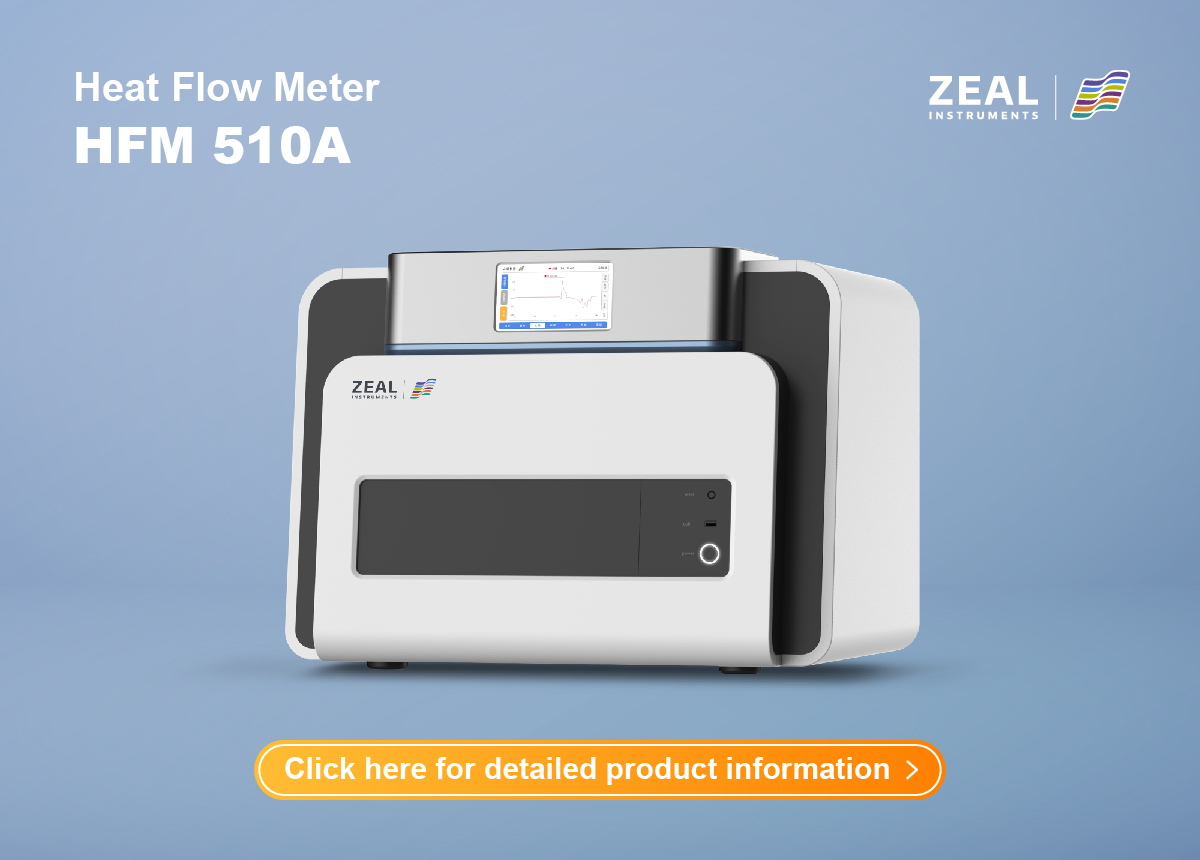

Преимущества теплового расходомера HFM 510A:

Соответствие всеобъемлющим стандартам

Измеритель теплового потока HFM 510A  соответствует нескольким международным стандартам, включая GB/T 10295, ASTM C518 и ISO 8301. Это соответствие гарантирует его способность тестировать различные материалы с низкой теплопроводностью, такие как вспененный полистирол, экструдированный полистирол, жесткий пенополиуретан, минеральная вата, вспененный перлит, пеностекло, натуральные волокнистые материалы, пробка, шерсть, аэрогель, бетон и гипс. Такая широкая совместимость делает HFM 510A универсальным инструментом для оценки различных изоляционных материалов.

Расширенные функции автоматизации

HFM 510A высокоавтоматизирован, что повышает удобство пользователя и эффективность тестирования. Основные характеристики включают автоматический подъем и опускание нагревательной плиты, испытание силы нагрузки, измерение толщины, контроль температуры и работу дверцы печи. Двойные датчики теплового потока прибора и независимый контроль температуры для верхней и нижней плит обеспечивают точное и эффективное тестирование образцов. Кроме того, внешнее охлаждение масляной бани и продувка азотом для сушки образцов способствуют его надежной работе и стабильности в широком диапазоне температур.

Удобное и гибкое программное обеспечение

Программное обеспечение HFM 510A предлагает различные режимы дополнительных аксессуаров для измерений теплопроводности, поддерживая работу в автономном режиме для дополнительной экспериментальной гибкости. Оно обеспечивает полностью автоматизированный сбор данных, мониторинг в реальном времени и отображение, а также автоматическую генерацию отчетов об испытаниях. Такие функции, как дополнительный вход пользователя, запросы исторических записей и настраиваемое хранение и экспорт данных, еще больше улучшают пользовательский опыт. Встроенный промышленный компьютер устраняет необходимость во внешних соединениях, в то время как периферийное расширение позволяет подключать такие устройства, как мышь, клавиатура и принтер.

Изысканный промышленный дизайн

HFM 510A может похвастаться выдающимся промышленным дизайном, оснащенным сенсорным экраном высокой четкости и интеллектуальным интерфейсом человек-машина. Его эстетически приятный и элегантный внешний вид дополняет его расширенную функциональность. Нагревательные пластины Пельтье прибора с более чем десятью точками сбора данных достигают высокой точности (±(1~2)%) и повторяемости (0,5%). Устройство поддерживает режимы переменной температуры, давления и толщины, обеспечивая универсальные возможности тестирования для удовлетворения широкого спектра экспериментальных требований.

Краткое содержание

При тестировании теплопроводности выбор соответствующих методов тестирования и оборудования имеет решающее значение для обеспечения точности результатов тестирования. Каждый метод имеет свою конкретную применимость и ограничения, поэтому выбор метода тестирования и оборудования должен основываться на физических свойствах образца и целях тестирования. Кроме того, использование высококачественного оборудования и соблюдение строгих рабочих процедур имеют решающее значение для получения надежных результатов тестирования.
