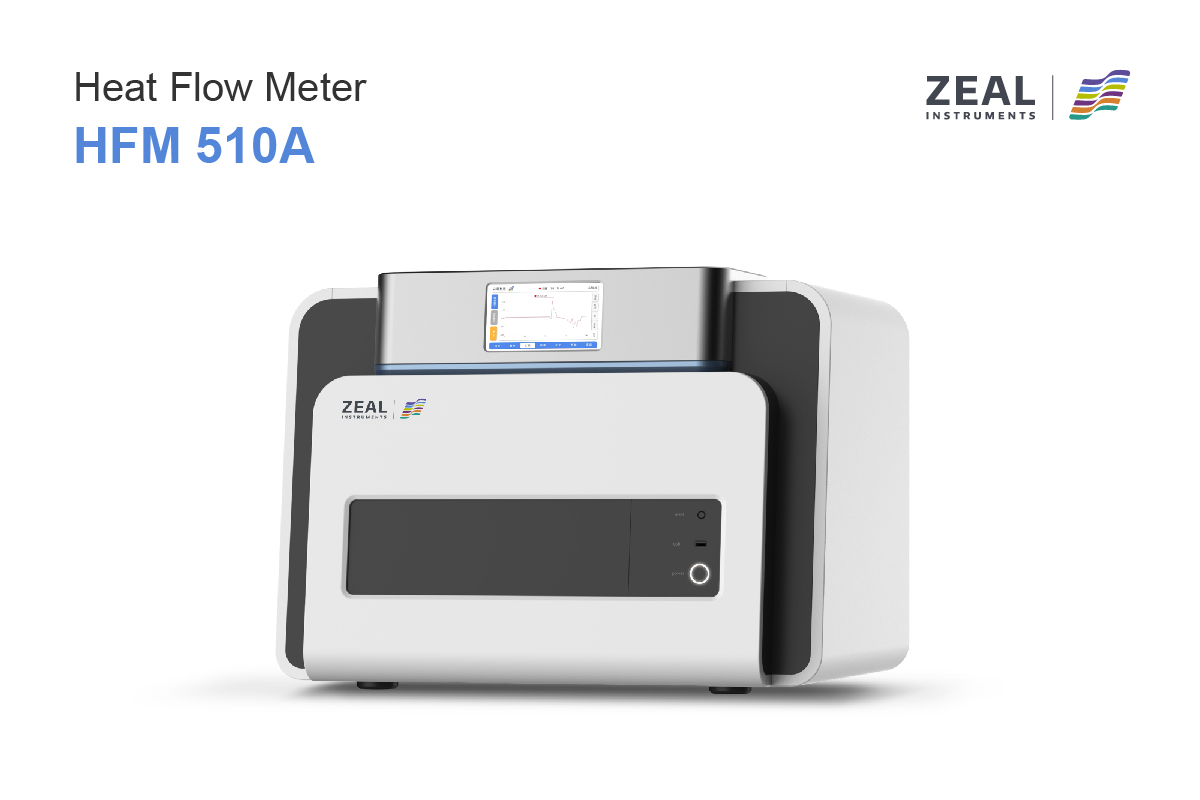

HFM 510A: прецизионное оборудование для измерения теплового потока

Оборудование для измерения теплового потока, такое как модель HFM 510A, является критически важным инструментом, предназначенным для измерения скорости передачи тепла через материал, фундаментального процесса во многих отраслях промышленности. Точные измерения теплового потока необходимы для оценки эксплуатационных характеристик материалов и энергоэффективности, особенно в строительстве, изоляции и производстве. HFM 510A отличается универсальностью и точностью, соответствует таким стандартам, как GB/T 10295, ASTM C518 и ISO 8301. Это позволяет ему оценивать широкий спектр материалов с низкой теплопроводностью, включая вспененный и экструдированный полистирол, жесткий пенополиуретан, минеральную вату и более инновационные материалы, такие как аэрогель и бетон, что делает его бесценным инструментом для исследователей материалов и инженеров, сосредоточенных на управлении тепловым режимом.

Основы измерения теплового потока

Основы теплопередачи

Теплопередача — это фундаментальный процесс, посредством которого тепловая энергия перемещается из области с более высокой температурой в область с более низкой температурой. Этот процесс имеет решающее значение в различных приложениях: от промышленного производства до отопления жилых помещений. Понимание механизмов теплопередачи имеет важное значение для оптимизации использования энергии и повышения производительности материалов.

Принципы измерения теплового потока

Для эффективной оценки изоляционных материалов решающее значение имеет измерение теплопроводности. Теплопроводность показывает количество тепла, которое проходит через материал в секунду на единицу разницы температур по определенной толщине. Этот параметр помогает определить тепловое сопротивление (значение R), рассчитываемое как толщина материала, деленная на его теплопроводность. Большая толщина приводит к большему сопротивлению теплопередаче, что улучшает изоляционные свойства. Обратной величиной теплового сопротивления является коэффициент теплопередачи (значение U), обычно используемый для описания тепловых характеристик конструкционных материалов.

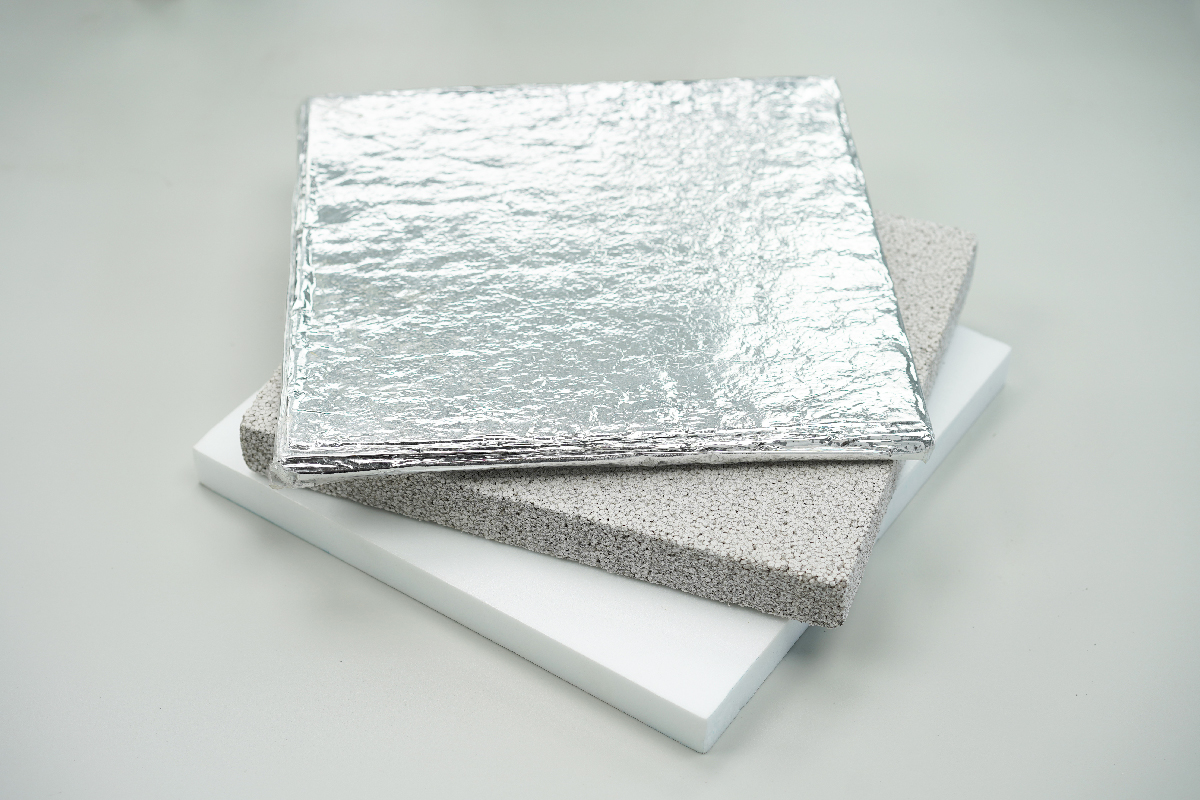

Прецизионные измерители теплового потока, как и измеритель теплопроводности, произвели революцию в измерении теплопроводности. Это оборудование идеально подходит для оценки теплопроводности и сопротивления в материалах с низкой теплопроводностью, таких как стекловолокно, строительные материалы и теплоизоляционные изделия. Оно идеально подходит для ряда материалов, таких как вспененный полистирол (EPS), экструдированный полистирол (XPS), жесткий пенополиуретан, минеральная вата и инновационные материалы, такие как аэрогель, тем самым расширяя его применение в разработке и оценке материалов.

Технические характеристики HFM 510A

Контроль окружающей среды и температуры

HFM 510A  эффективно работает в диапазоне температур окружающей среды от -5°C до 45°C и при влажности менее 95% RH. Диапазон температур пластины широкий, от -30°C до 90°C, чему способствует внешняя система охлаждения. Этот широкий диапазон обеспечивает универсальность при испытаниях в различных условиях окружающей среды. Кроме того, устройство использует систему Пельтье для точного контроля температуры пластин, что обеспечивает точные и последовательные измерения.

Характеристики образцов и измерений

HFM 510A предназначен для размещения образцов длиной и шириной 300 мм и высотой менее 100 мм. Он имеет диапазон измерения теплового сопротивления от 0,1 м²·К/Вт до 8 м²·К/Вт и диапазон теплопроводности от 0,002 Вт/(м·К) до 1 Вт/(м·К), который масштабируется до 2 Вт/(м·К). Устройство обеспечивает точность измерения в пределах от ±1% до 2% и повторяемость 0,5%, что подчеркивает его надежность и точность при термических испытаниях.

Расширенные функции для повышения удобства использования

HFM 510A поддерживает более десяти точек настройки, что позволяет выполнять обширную настройку параметров тестирования в соответствии с различными исследовательскими потребностями. Он также имеет переменную силу нагрузки 21 кПа (1930 Н), адаптируемую для различных плотностей и составов материалов. Диапазон толщины образцов простирается от 0 до 100 мм с разрешением 0,02 мм, что обеспечивает тонкую детализацию при измерении и расширяет применение измерителя при оценке широкого спектра типов материалов.

Принцип работы HFM 510A

Как измеряется тепловой поток с помощью оборудования

В HFM 510A материал образца располагается между двумя пластинами, поддерживая определенный температурный градиент. Тепловой поток через материал количественно определяется с помощью двух высокоточных датчиков теплового потока, расположенных на каждой пластине. После достижения равновесного состояния, когда мощность теплового потока остается постоянной, теплопроводность материала рассчитывается с использованием уравнения теплопередачи Фурье. Этот метод обеспечивает точное измерение внутренних тепловых свойств материала, предоставляя критически важные данные для промышленного применения.

Факторы, влияющие на точность и достоверность

Точность и прецизионность HFM 510A зависят от нескольких факторов, включая стабильность контроля температуры, однородность размещения образцов и калибровку датчиков теплового потока. Обеспечение постоянных условий испытаний и правильного обращения с образцами имеет решающее значение для получения надежных данных. Кроме того, конструкция с двумя датчиками и независимый контроль температуры для каждой пластины повышают точность измерений, уменьшая потенциальные ошибки из-за неравномерного распределения тепла.

Процедуры калибровки

Калибровка HFM 510A имеет жизненно важное значение для поддержания точности измерений. Этот процесс обычно включает использование эталонных материалов с известными термическими свойствами для установки базовых показаний устройства. Регулярные проверки калибровки рекомендуются для обеспечения постоянной точности. Особенно, когда устройство используется интенсивно или в различных условиях окружающей среды. Программное обеспечение системы облегчает управление калибровкой, позволяя проводить регулярные проверки точности и корректировки. Для поддержания надежности и производительности оборудования при длительном использовании.

Применение оборудования для точного измерения теплового потока

Промышленное применение

Прецизионные тепловые расходомеры, такие как HFM 510A, необходимы для отраслей, требующих тщательного тестирования строительных и изоляционных материалов. Они помогают определять тепловые свойства различных материалов. Гарантируют, что такие продукты, как изоляционные кирпичи, изоляционные панели и кровельные материалы, соответствуют требуемым спецификациям и стандартам эффективности. Это тестирование имеет жизненно важное значение для повышения энергоэффективности зданий и соответствия мировым экологическим стандартам.

Исследовательские приложения

В академических и промышленных исследованиях HFM 510A облегчает расширенные исследования теплопроводности новых материалов. Исследователи используют это оборудование для изучения инновационных материалов, таких как аэрогели, которые могут произвести революцию в технологии теплоизоляции. Точные измерения теплопроводности необходимы для разработки материалов, которые могут существенно повлиять на модели потребления энергии во всем мире.

Контроль качества и разработка продукции

Для разработки продукта HFM 510A незаменим при тестировании и доработке прототипов теплоизоляционных изделий. Команды контроля качества полагаются на точные измерения теплового потока, чтобы гарантировать, что продукты работают стабильно и соответствуют строгим отраслевым стандартам до того, как они попадут на рынок. Этот строгий процесс тестирования помогает снизить риски, связанные с отказами продукта и гарантиями.

В заключение

HFM 510A — это высококачественный прибор, специально разработанный для измерения теплопроводности. Оборудование специально разработано для различных изоляционных материалов и областей применения, от промышленного контроля качества до передовых исследований. Решающее значение для точной оценки тепловых характеристик. HFM 510A оснащен такими функциями, как автоматизированное тестирование, комплексный контроль температуры и расширенное управление данными. Повышает эффективность и точность в различных отраслях промышленности. Он соответствует международным стандартам и гарантирует надежные результаты. что делает его важным активом в продвижении инноваций в области изоляции и строительных материалов. В конечном счете, HFM 510A не только отвечает текущим потребностям различных отраслей промышленности, но и закладывает основу для будущих разработок в области материаловедения и энергосбережения. Подчеркивая его ключевую роль в технологическом развитии.
