Precision Insights: объяснение измерителя теплопроводности аккумулятора

Откройте секреты измерителя теплопроводности аккумулятора с помощью этого простого руководства. Эти данные помогают повысить производительность и безопасность. Понимание теплопроводности, необходимое для исследовательских лабораторий и производителей, имеет решающее значение для надежной продукции. В этом руководстве объясняются функции измерителя, его важность для повышения производительности аккумулятора и его влияние на такие отрасли, как возобновляемая энергетика и электромобили. Узнайте, как точное управление температурой в аккумуляторах формирует будущее устойчивых технологий. Присоединяйтесь к нам в этом путешествии к лучшей производительности аккумулятора.

Важность тестирования теплопроводности аккумулятора

Влияние на производительность и безопасность аккумулятора

Управление температурой и безопасность являются основными технологиями в интеграции систем аккумуляторов. Качество систем управления температурой напрямую влияет на производительность аккумулятора, срок службы и общую безопасность. Эффективное управление температурой обеспечивает оптимальные рабочие температуры, предотвращая перегрев и потенциальные сбои. Точное моделирование на этапе проектирования помогает сократить время проектирования, снизить риски и минимизировать проблемы, которые могут возникнуть во время тестирования. Ключевые свойства материалов, такие как плотность, удельная теплоемкость, теплопроводность и контактное тепловое сопротивление, имеют решающее значение для точного моделирования и эффективного управления температурой.

Важность точных данных о теплопроводности

Аккумуляторная батарея Pouch, состоящая из слоев алюминиево-пластиковых пленок, материалов положительных и отрицательных электродов, сепараторов, токосъемников и электролитов, демонстрирует сложные тепловые характеристики. На эти характеристики влияют зависящие от температуры композитные микроструктуры. Теплопроводность является жизненно важным параметром в тепловом моделировании, напрямую влияющим на возможности рассеивания тепла батареи. Получение точных данных о теплопроводности, зависящих от температуры, в диапазоне рабочих температур батареи имеет важное значение. Эти данные повышают точность и эффективность моделирования теплового управления, что приводит к более качественному проектированию систем и повышению производительности батареи.

Введение в продукт

Передовые технологии для расширенного термического анализа

TCA 3DP-160  находится на переднем крае анализа тепловых свойств, используя бесконтактную термографию и технологии динамической трехмерной инверсии данных. Этот сложный подход позволяет точно оценивать теплопроводность и диффузию в сложных образцах, таких как литиевые батареи. Получая обширные тепловые данные и снижая рабочую нагрузку, он революционизирует эффективность характеристики тепловых свойств. Улучшенный настраиваемой температурно-контролируемой камерой образца и защитным колпаком, анализатор минимизирует внешние помехи, обеспечивая точные и надежные тепловые измерения.

Универсальные возможности неразрушающего контроля

Отличительной особенностью TCA 3DP-160 является его способность неразрушающего контроля, имеющая решающее значение для оценки многослойных тонкопленочных уложенных изделий без нарушения их целостности. Анализатор подходит для различных размеров образцов и состояний поверхности, от однородных до неоднородных спецификаций, охватывая различную твердость поверхности, шероховатость и пористость. Эта универсальность делает его незаменимым в исследовательских и промышленных секторах, где точные измерения теплопроводности имеют важное значение для оптимизации производительности и надежности продукта.

Точное проектирование для надежных результатов

Приверженный точности, TCA 3DP-160 поддерживает равномерную температуру на шестисторонних холодных пластинах, используя высокоточный контроль температуры масляной ванны. Его бесконтактный метод измерения включает автоматическую компенсацию рассеивания тепла поверхностью и опорой, что повышает точность результатов. Прибор работает без сбоев с автоматизированным запуском и выполнением эксперимента, поддерживаемым цветным графическим дисплеем для визуализации данных в реальном времени и оценки ошибок. Такие функции, как автоматическая генерация графиков и извлечение исторических данных, еще больше оптимизируют эффективность рабочего процесса, делая его краеугольным камнем в передовом термическом анализе.

Надежные характеристики для различных применений

TCA 3DP-160 устанавливает стандарт с его всеобъемлющими характеристиками, адаптированными к различным требованиям тестирования. Он измеряет теплопроводность от 0,2 Вт/(мК) до 5 Вт/(мК) в продольном направлении и от 5 Вт/(мК) до 100 Вт/(мК) в поперечном направлении, при этом охватывая диапазоны температуропроводности от 0,1 мм²/с до 2 мм²/с и от 2 мм²/с до 50 мм²/с соответственно. Анализатор вмещает образцы размером до 400 мм × 250 мм в поперечном направлении и от 3 мм до 20 мм в продольном направлении, обеспечивая быстрые результаты испытаний с высокой повторяемостью (менее 3%). С температурным диапазоном от 0 до 60 ℃, стабильностью 0,03 ℃ и точностью 0,1 ℃ он соответствует строгим требованиям современного термического анализа в различных отраслях промышленности.

Дополнительные рекомендации по оборудованию для тестирования литиевых батарей

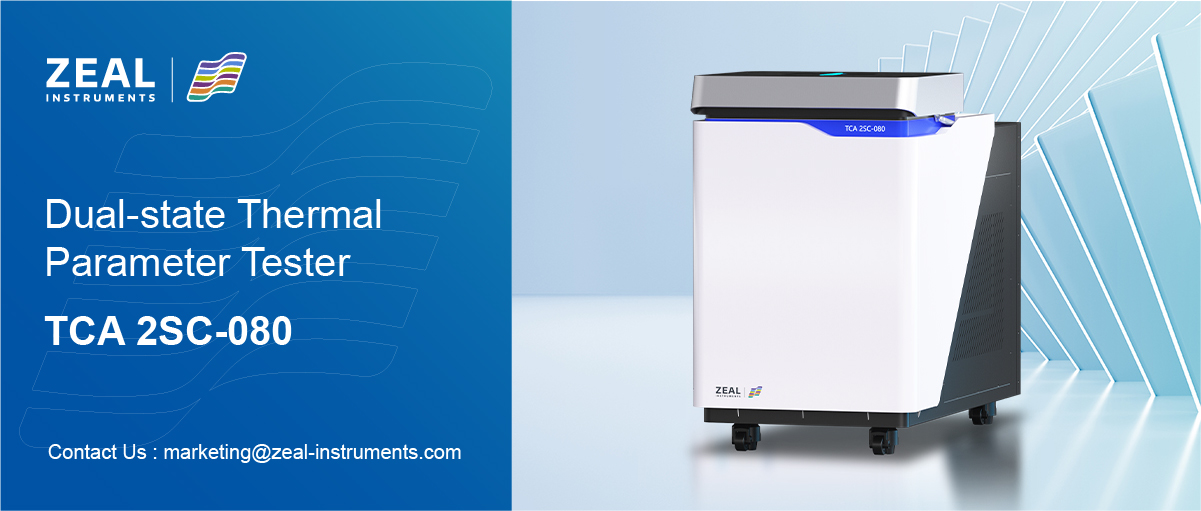

Двухрежимный тестер тепловых параметров TCA 2SC-080

• Передовые технологии для точных измерений

Двухуровневый тестер тепловых параметров TCA 2SC-080  использует передовую инфракрасную термографию и трехмерный анализ инверсии модели теплопередачи. Эта передовая технология отлично подходит для оценки гетерогенных образцов с сердцевинно-оболочечной структурой, таких как литиевые аккумуляторные элементы с твердой оболочкой. Она позволяет проводить прямые неразрушающие испытания теплопроводности и внутреннего теплового сопротивления, обеспечивая точные измерения без нарушения целостности образца.

• Универсальность и точность

Разработанный для размещения образцов различных размеров с минимальными требованиями к плоскостности поверхности, TCA 2SC-080 автоматически настраивает экспериментальные параметры на основе характеристик образца. Он точно измеряет поперечную, продольную теплопроводность сердечника и общую эквивалентную теплопроводность как для однородных, так и для неоднородных образцов. Эта гибкость делает его незаменимым для широкого спектра исследовательских и промышленных приложений.

• Подробные характеристики и простота эксплуатации

Оснащенный для имитации реальных тепловых условий во время зарядки и разрядки аккумулятора, этот тестер предлагает регулируемые настройки температуры и скорости потока образца холодной пластины. Благодаря точному контролю температуры в диапазоне от 0 до 80℃, стабильности 0,03℃ и точности 0,1℃, TCA 2SC-080 обеспечивает надежную работу. Его интуитивно понятное управление, автоматизированный запуск теста и равномерное управление температурой оптимизируют процедуры тестирования, повышая эффективность и удобство использования.

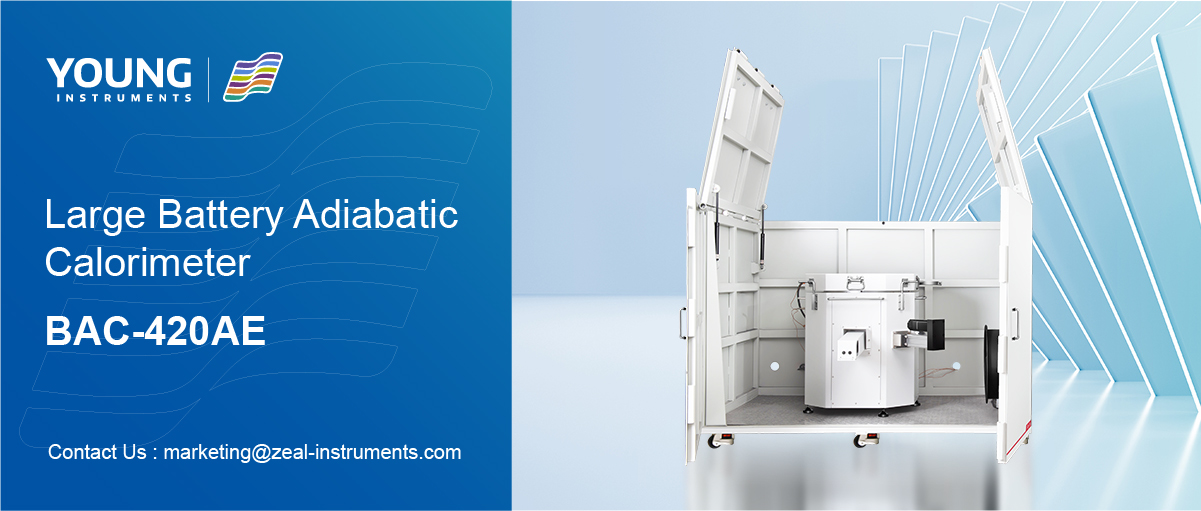

Адиабатический калориметр большой батареи BAC-420AE

• Основные параметры и возможности тестирования

Адиабатический калориметр для больших батарей BAC-420AE  предназначен для тестирования основных параметров литиевых батарей. Он измеряет критические аспекты, такие как температура начала саморазогрева, температура начала теплового разгона, максимальная температура теплового разгона, максимальная скорость повышения температуры и температура вентиляции. Благодаря интеграции тепловых, электрических и механических методов проверки, а также визуализации в видимом/инфракрасном диапазонах и сбора газа, калориметр предоставляет исчерпывающие данные о поведении батареи в условиях стресса.

• Моделирование и сбор данных

Это устройство имитирует идеальную адиабатическую среду, позволяя точно измерять параметры теплового поведения, включая температуру начала теплового разгона и максимальную скорость повышения температуры. Оно поддерживает одновременный сбор данных о напряжении, токе, температуре и давлении батареи, что имеет решающее значение для анализа теплового разгона. Интегрированный модуль зарядки и разрядки батареи позволяет переключать режимы, настраивать постоянный ток/постоянное напряжение и выполнять расчеты емкости в реальном времени, что повышает точность и надежность испытаний.

• Соответствие и спецификации

BAC-420AE соответствует различным отраслевым стандартам, таким как GB/T 36276-2023, UL 9540A и ASTM E198198(2012), что гарантирует признание его результатов во всем мире. Адиабатическая печь имеет диаметр 420 мм и глубину 520 мм с чувствительностью обнаружения самоэкзотермической реакции лучше, чем 0,02 °C/мин. Она поддерживает разницу температур между печью и образцом в пределах 0,5 °C и предлагает диапазон регулирования температуры от комнатной температуры до 300 °C. С диапазоном давления от 0 до 2 МПа и возможностью перегрузки по току от -500 А до 500 А BAC-420AE хорошо оснащена для комплексного тестирования аккумуляторов.

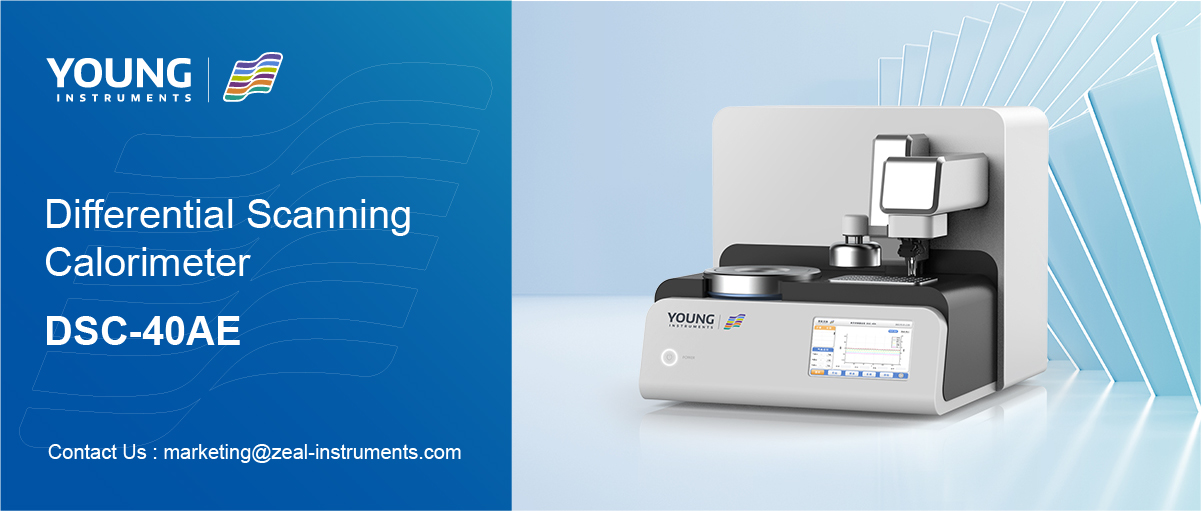

Дифференциальный сканирующий калориметр DSC-40AE

• Усовершенствованная технология теплового потока

Дифференциальный сканирующий калориметр DSC-40AE  разработан с использованием технологии теплового потока башенного типа для максимального разрешения и чувствительности прибора. Его серебряный корпус печи повышает эффективность теплопередачи и снижает перекрестные помехи между эталоном и образцом. Специализированные алгоритмы точно модулируют сигналы температуры и теплового потока, обеспечивая точное измерение удельной теплоемкости, экзотермических реакций и многого другого. Устройство поддерживает как режимы линейного, так и изотермического регулирования температуры, обеспечивая гибкость для различных потребностей термического анализа.

• Комплексные возможности измерения

DSC-40AE может измерять широкий спектр параметров, включая точку начала DSC, начальную точку установки, конечную точку установки, базовую линию, пик теплового потока, температуру стеклования, площадь пика, энтальпию поглощения/высвобождения, пиковую температуру, экстраполированную температуру начала и удельную теплоемкость. Благодаря частоте сбора данных 50 Гц устройство значительно повышает чувствительность и разрешение. Никель-хромовая подложка повышает стойкость к высокотемпературному окислению, чувствительность и динамический отклик, обеспечивая надежные и точные измерения.

• Удобство эксплуатации и соответствие требованиям

Оптимизированный для простоты использования, DSC-40AE оснащен сенсорным экраном высокой четкости для интуитивного управления. Его структурная конструкция обеспечивает надежную стабильность базовой линии и улучшенное соотношение сигнал/шум. Устройство соответствует различным стандартам, включая GB/T 22232, GB/T 28724, GB/T 28723, GB/T 19466.2, ASTM E2253, ASTM E793 и ASTM E1269. Работая в средах от 5°C до 40°C с относительной влажностью менее 85%, он обеспечивает диапазон регулирования температуры от комнатной температуры до 600°C. Благодаря точному контролю скорости сканирования нагрева и исключительной воспроизводимости и точности измерений температуры фазового перехода и энтальпии, DSC-40AE является надежным инструментом для термического анализа.

Краткое содержание

Измеритель теплопроводности аккумулятора обеспечивает точные измерения, необходимые для точного моделирования теплового управления. Оценивая теплопередачу в материалах аккумулятора, этот инструмент улучшает конструкцию и срок службы аккумулятора, что особенно важно в таких областях применения, как электромобили и возобновляемые накопители энергии. По мере развития технологий аккумуляторов такие устройства, как измеритель теплопроводности аккумулятора, стимулируют инновации, поддерживая строгие стандарты безопасности и эффективности. В этом руководстве подчеркиваются функциональные возможности измерителя, его отраслевое значение и его роль в формировании будущих технологических достижений.
