Автоматический тестер давления паров для анализа микродавления паров

Давление пара является важнейшей характеристикой летучих веществ, указывающей давление пара в равновесии с его жидкой или твердой формой при определенной температуре. Точный анализ давления пара имеет жизненно важное значение в различных отраслях промышленности, особенно в нефтяной и химической, для обеспечения безопасности и качества продукции. Автоматический тестер давления пара, использующий метод тройного расширения, служит этой цели, точно измеряя летучесть жидкостей. Это устройство особенно подходит для анализа таких веществ, как бензин, авиационный бензин, углеводородные растворители, легкие нефтяные дистилляты и химические реагенты, что делает его незаменимым инструментом для поддержания целостности и соответствия продукции в этих секторах.

Методы определения давления паров

Метод трехэтапного расширения

Метод трехэтапного расширения, используемый для определения давления паров, включает в себя введение известного объема испытуемого образца в герметичный цилиндр, контроль его при определенной температуре, а затем расширение объема образца на трех последовательных этапах. Измеряется общее давление после каждого этапа расширения, что позволяет рассчитать парциальное давление растворенного воздуха. Вычитание этого парциального давления из общего давления паров дает давление паров образца. Этот метод находит применение в таких стандартах, как SH/T 0769, SN/T 2932 и ASTM D6378, предлагая точный подход к измерению для летучих жидкостей в определенных диапазонах температуры и давления.

Микрометод

Для нефтепродуктов микрометод, как указано в ASTM D5191 и SH/T 0794, предлагает альтернативные способы определения давления паров. Насыщая известный объем образца воздухом при определенной температуре, последующее наблюдение за изменениями давления позволяет рассчитать общее давление паров. Тщательная процедура этого метода включает насыщение воздухом и точный контроль температуры, что обеспечивает точные результаты, особенно для нефтепродуктов с определенными точками кипения и диапазонами давления паров.

Метод Рида

Метод Рида, описанный в таких стандартах, как GB/T 8017 и ASTM D323, включает в себя введение охлажденного образца для испытаний в устройство измерения давления паров, соединенное с газовой камерой, поддерживаемой при температуре 37,8 °C. Последующие колебания и контроль температуры приводят к стабилизированным показаниям давления, из которых выводится давление паров по Риду. Несмотря на широкое распространение, зависимость этого метода от человеческих операций и более длительного времени анализа накладывает определенные ограничения.

Сравнительный анализ

По сравнению с микрометодом и методом Рида, метод трехэтапного расширения предлагает такие преимущества, как снижение потерь летучих компонентов, сокращение времени анализа и минимизация человеческих ошибок. Его простота и эффективность делают его предпочтительным выбором для определения давления паров в различных отраслях промышленности.

Цели

Основные задачи автоматического тестера давления паров

Основная цель автоматического тестера давления паров — предоставить надежный, точный и эффективный способ измерения давления паров жидкостей. Этот инструмент призван преодолеть ограничения традиционных методов, предлагая:

• Точность: повышенная точность измерений, имеющая решающее значение для контроля качества и безопасности в промышленных применениях.
• Скорость: более быстрые результаты по сравнению с традиционными методами, что ускоряет процессы принятия решений.
• Универсальность: Возможность тестирования широкого спектра веществ, от высоколетучих до низколетучих продуктов.

Желаемые функции и возможности

Автоматический тестер давления паров разработан с учетом нескольких ключевых особенностей, отвечающих потребностям отрасли:

• Автоматизация: Полностью автоматизированные операции для снижения человеческого фактора и повышения повторяемости результатов.
• Интеграция данных: возможность интеграции с системами управления лабораторной информацией (LIMS) для бесперебойного управления данными.
• Контроль окружающей среды: встроенная система регулирования температуры для обеспечения точного контроля условий тестирования.
• Функции безопасности: Расширенные функции безопасности для безопасной работы с летучими веществами и предотвращения несчастных случаев в лаборатории.

Принцип работы

Объяснение того, как тестер измеряет давление пара

Тестер измеряет давление пара на основе метода тройного расширения, который точно измеряет равновесное давление паров над жидким образцом. После помещения образца в тестер он быстро настраивается на заданную температуру, при этом давление непрерывно контролируется и регистрируется, обеспечивая точные показания давления пара.

Алгоритмы управления для регулирования температуры и контроля давления

В устройстве используются усовершенствованные алгоритмы управления для поддержания требуемых параметров температуры и давления:

• Регулировка температуры: использует контуры обратной связи для точной регулировки нагревательного элемента, гарантируя, что температура будет оставаться в пределах ±1°C от целевого значения.
• Мониторинг давления: непрерывно измеряет давление в камере образца с высокой чувствительностью, регулируя рабочие параметры в режиме реального времени для поддержания точности.

Процедуры калибровки для точности и надежности

Калибровка необходима для поддержания точности тестера:

• Регулярные проверки калибровки: периодически проводятся с использованием стандартных калибровочных газов и жидкостей для обеспечения постоянной точности.
• Испытания на повторяемость и воспроизводимость: проводятся для подтверждения того, что измерения являются единообразными в ходе нескольких испытаний и на разных машинах.

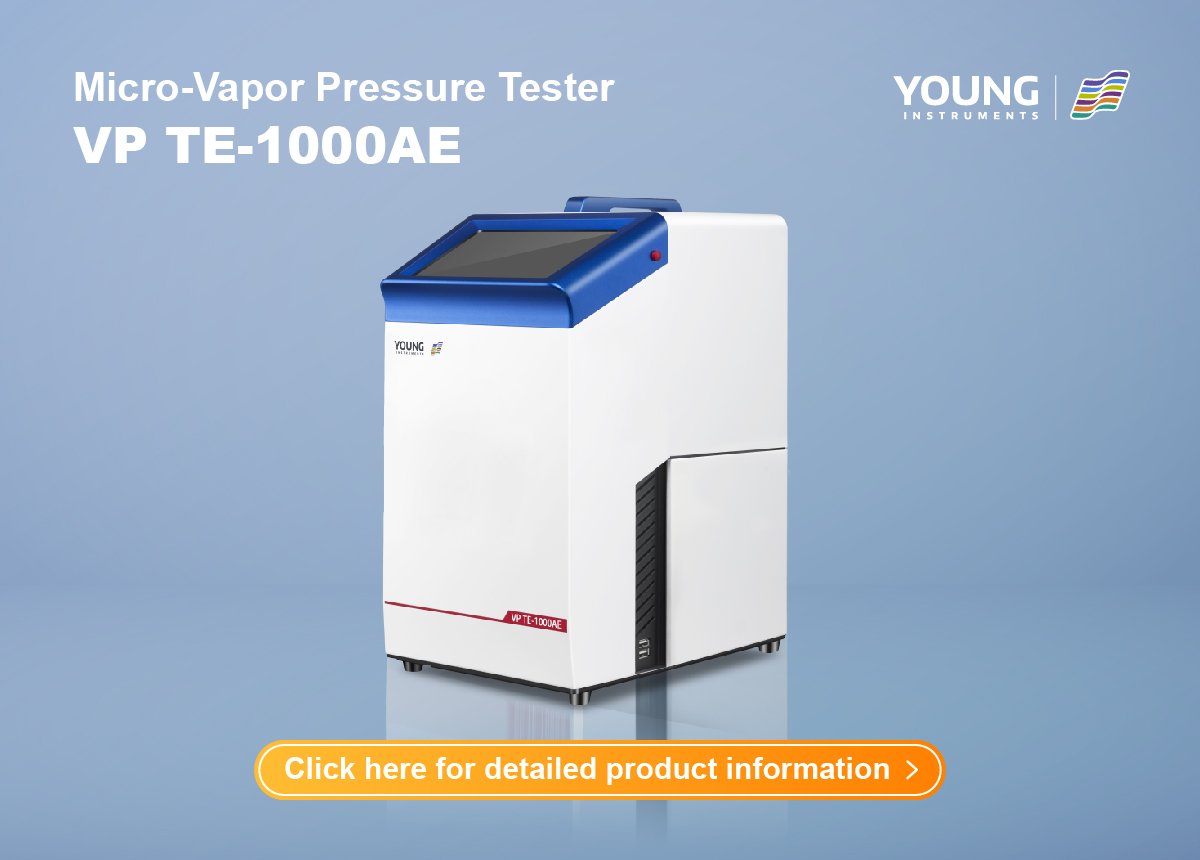

Технические характеристики

• Условия эксплуатации: от 5°C до 40°C, относительная влажность менее 85%
• Диапазон определения давления: от 0 до 1000 кПа
• Количество образца для теста: 1 мл, для трехкратного ополаскивания требуется около 10 мл.
• Соотношение газ-жидкость: регулируется от 0,02:1 до 4:1
• Возможности подключения: интерфейсы RS232, RJ45 и USB для комплексных возможностей подключения
• Требования к питанию: переменный ток 220 В/50 Гц, потребляемая мощность 150 Вт
• Размеры: Компактные: 225 мм x 290 мм x 390 мм

Автоматический тестер давления паров — это сложное устройство, предназначенное для точного и эффективного испытания давления паров, что делает его бесценным инструментом в отраслях, где летучесть жидкости является критическим параметром.

Конструкция и компоненты

Обзор архитектуры системы

Архитектура системы автоматического тестера давления паров разработана для обеспечения оптимизированного и эффективного подхода к измерению давления паров. Используя усовершенствованный метод тройного расширения, тестер требует минимальной обработки образцов и интегрирует различные автоматизированные функции для повышения точности и сокращения времени работы.

Описание основных компонентов

• Камера для образцов: Сердце тестера, куда вводится 1 мл образца для тестирования. Она разработана так, чтобы не требовать обслуживания и подходить для высокоинтенсивных задач.
• Датчик давления: высокочувствительный и точный, способен обнаруживать мельчайшие изменения давления с разрешением 0,01 кПа.
• Система контроля температуры: обеспечивает точную настройку температуры от 0 до 120 °C с точностью ±1 °C, что имеет решающее значение для точности измерений давления пара.

Интеграция технологий автоматизации

Автоматизация является ключевой особенностью этой системы:

• Управление одной кнопкой: упрощает экспериментальный процесс, позволяя выполнять операции с помощью одной кнопки, что снижает вероятность человеческой ошибки.
• Автоматическая регулировка температуры и давления: автоматически определяет и регулирует несколько точек температуры, быстро составляя справочные диаграммы температуры и давления.
• Уникальный метод очистки: снижает перекрестное загрязнение образцов, тем самым повышая точность и эффективность последующих тестов.

Приложения

Отрасли промышленности и области исследований, в которых используется микроанализ давления паров

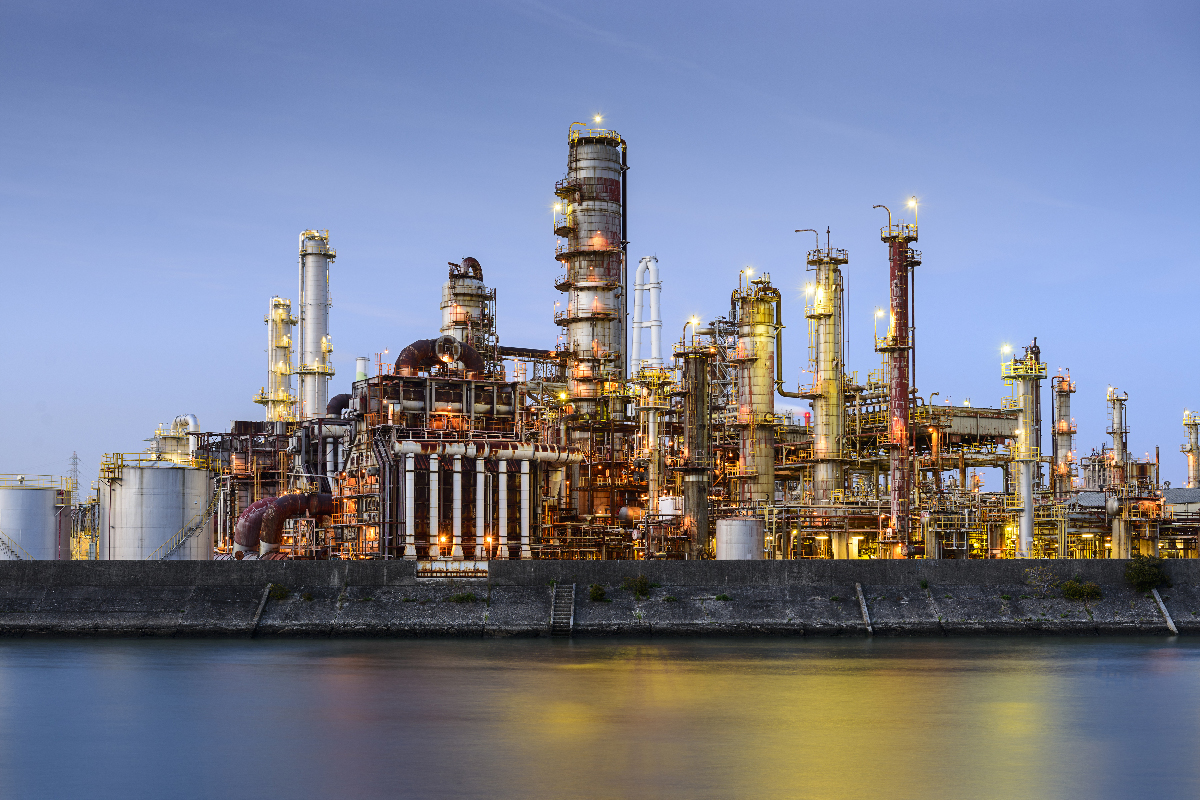

Микроанализ давления паров имеет решающее значение в различных секторах, в первую очередь в нефтяной и химической промышленности, где требуются точные измерения давления паров для обеспечения стабильности продукта и соответствия нормам безопасности. Кроме того, фармацевтическая, экологическая и пищевая промышленность извлекают выгоду из этой технологии для контроля летучести и сохранности продуктов.

Примеры конкретных приложений и тематических исследований

Нефтяная промышленность: для определения давления паров бензина и авиационного топлива, обеспечения их соответствия стандартам летучести для оптимальной производительности двигателя и безопасности.

Химическое производство: При производстве углеводородных растворителей и легких нефтяных дистиллятов микроанализ давления паров гарантирует, что продукция соответствует требуемым характеристикам летучести, что позволяет предотвратить возникновение опасных ситуаций.

Мониторинг окружающей среды: используется для изучения скорости испарения загрязняющих веществ из воды и воздуха, помогая проводить оценку состояния окружающей среды и разрабатывать стратегии восстановления.

Будущий потенциал для расширения приложений

Потенциал этой технологии распространяется на такие области, как возобновляемая энергетика, где необходимо точно охарактеризовать летучесть биотоплива, а также на передовое материаловедение, где стабильность новых соединений в изменяющихся атмосферных условиях имеет решающее значение.

Оценка эффективности

Оценка точности и достоверности по сравнению с традиционными методами

Микропаровой тестер давления  обеспечивает превосходную точность и достоверность по сравнению с традиционными методами, такими как тест давления пара по Рейду. Он достигает этого посредством контролируемой автоматизации, что снижает человеческий фактор и повышает повторяемость результатов. Исследования показали, что метод тройного расширения может измерять давление пара с точностью менее 0,3 кПа и отклонением точности ±0,1°C при регулировании температуры.

Сравнение с существующими автоматическими тестерами давления паров

По сравнению с другими автоматическими тестерами это устройство выделяется своей способностью управлять очень низким давлением паров и более быстрым временем обработки 10 минут на образец. Уникальная система очистки также минимизирует перекрестное загрязнение, выделяя его с точки зрения надежности и эффективности.

Отзывы пользователей и рекомендации по улучшению

Отзывы пользователей в целом были положительными, особенно хвалили простоту использования тестера, быстрые результаты и требования к малому объему образца. Однако некоторые пользователи предложили усовершенствования пользовательского интерфейса для еще более простой навигации и большего количества вариантов интеграции с внешними системами данных для улучшения лабораторных рабочих процессов. Будущие обновления могут также быть сосредоточены на расширении температурного диапазона устройства для охвата более широкого спектра типов образцов и условий.

Заключительные слова

Автоматический тестер давления паров для анализа микропарового давления представляет собой значительный технологический прогресс в измерении летучести жидкости. Устройство использует передовой метод тройного усиления. Обеспечивая непревзойденную точность и эффективность, требуя минимальных объемов образцов и предоставляя результаты за считанные минуты. Его мощная автоматизация и инновационные функции делают его критически важным инструментом для отраслей, где данные о давлении паров влияют на качество и безопасность продукции. В будущем эта технология имеет огромный потенциал для расширения в новые области и новые приложения. Ожидается, что она будет соответствовать меняющимся промышленным потребностям. Будь то в области нефти, химического производства или мониторинга окружающей среды. Этот тестер переопределит стандарты и расширит эксплуатационные возможности в различных отраслях.
